在現代化工業自動化領域，分布式控制系統（DCS）已成為大型流程工業（如石化、電力、冶金）的核心神經中樞。其高效、可靠與穩定運行，離不開底層通信網絡的強力支撐。其中，工業交換機作為網絡數據交換的關鍵樞紐，扮演著至關重要的角色，并與現場總線網關、工業無線AP、光纖收發器等其他傳輸設備共同構成了一個復雜而高效的工業通信生態系統。

一、 工業交換機：DCS網絡的骨干與核心

工業交換機在DCS中的應用，主要體現在以下幾個方面：

1. 構建確定性網絡骨干：與商用交換機不同，工業交換機專為嚴苛環境設計，具備寬溫、防塵、抗電磁干擾等特性。在DCS中，它連接工程師站、操作員站、歷史服務器等上位機，以及現場控制站（如PLC、RTU），形成可靠的星型或環型網絡拓?fù)洹Ｓ绕涫侵С秩哂鄥f(xié)議（如RSTP、MRP）的工業以太網交換機，能構建毫秒級自愈的冗余環網，確保控制指令與實時數據在任意單點故障下仍能無中斷傳輸，滿足DCS對網絡可靠性的極致要求。

1. 保障實時性與優先級：DCS中的控制信號（如PID調節、聯鎖信號）對實時性要求極高。工業交換機通過支持VLAN（虛擬局域網）劃分控制域與管理域，隔離廣播風暴；更重要的是，通過QoS（服務質量）機制，尤其是基于IEEE 802.1Q標準的優先級標記，能夠為關鍵的控制數據包賦予最高傳輸優先級，確保其在網絡擁塞時優先轉發，從而保證控制回路的確定性與實時性。

1. 實現網絡管理與診斷：現代工業交換機通常支持SNMP、Web等管理方式，并能通過端口鏡像、流量統計、故障報警等功能，為DCS的運維人員提供清晰的網絡健康視圖。這便于快速定位網絡瓶頸、診斷通信故障，實現預測性維護，極大提升了DCS系統的可維護性與可用性。

二、 與其他傳輸設備的協同與對比

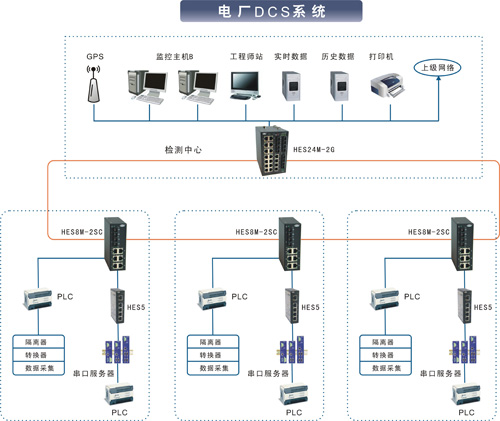

DCS的網絡結構是分層的，工業交換機主要位于控制層與監控層，而現場層則涉及更多樣的設備。理解其與其他傳輸設備的區別與聯系，至關重要。

1. 與現場總線網關/協議轉換器的協同：

• 角色差異：工業交換機處理的是標準的、基于IP的以太網幀。而在DCS現場層，大量傳感器、執行器仍使用Profibus、Modbus、Foundation Fieldbus等現場總線協議。現場總線網關（或協議轉換器）的核心作用就是實現以太網與這些現場總線協議之間的“翻譯”與轉換。

• 協同工作：典型的架構是，現場設備通過總線連接到網關，網關再通過以太網接口接入工業交換機。交換機將來自多個網關的數據匯聚，上傳至控制站。交換機負責高速、通用的數據搬運，而網關負責解決協議的異構性問題，兩者分工明確，共同打通從信息層到現場層的垂直通信。

1. 與工業無線接入點（AP）的互補：

• 應用場景互補：工業交換機提供穩定、高速的有線連接，適用于固定設備、核心鏈路。而工業無線AP則通過Wi-Fi、4G/5G等無線技術，為移動設備（如巡檢手持終端）、布線困難或旋轉設備（如天車）以及遠程IO站提供靈活接入。

• 網絡融合：在DCS中，無線AP通常作為交換機的接入節點。AP通過有線方式上聯至工業交換機，將無線終端的數據納入整個有線網絡的管理和調度范疇，由交換機的QoS和VLAN策略統一管理，實現有線無線一體化。

1. 與光纖收發器/介質轉換器的關系：

• 功能延伸：工業交換機端口通常為電口（RJ45）。當需要進行長距離（超過100米）傳輸或在高電磁干擾區域布線時，需要使用光纖。光纖收發器（或交換機的光模塊）的作用就是將電信號轉換為光信號進行傳輸，到達另一端后再轉換回來。

• 從屬與增強：光纖收發器本質上是交換機的“延伸器”或“適配器”。許多工業交換機本身就自帶光口或可插拔光模塊。在大型DCS工廠中，核心交換機之間通過光纖組環，正是利用光傳輸?shù)膬?yōu)勢，而交換機仍是網絡的決策與控制中心。

三、 與展望

在分布式控制系統中，工業交換機絕非孤立存在。它作為基于IP的工業以太網骨干，通過與現場總線網關、工業無線AP、光纖介質等設備的有機協同，構建了一個層次清晰、功能互補、穩定可靠的混合通信網絡。網關解決了協議互通問題，無線解決了靈活接入問題，光纖解決了遠距抗擾問題，而工業交換機則是所有數據流匯聚、調度、管理和優先化的核心大腦。

隨著工業互聯網和“智造”升級，DCS正朝著更加開放、融合、智能的方向發展。工業交換機的角色也將進一步演進，集成更強大的TSN（時間敏感網絡）能力以實現微秒級同步，搭載邊緣計算功能以實現本地數據預處理，并與SDN（軟件定義網絡）技術結合實現更靈活的網絡配置。其作為工業網絡堅實底座的核心地位，以及與其他傳輸設備協同共生的生態模式，將在可預見的未來持續深化，共同護航工業自動化的穩定高效運行。
